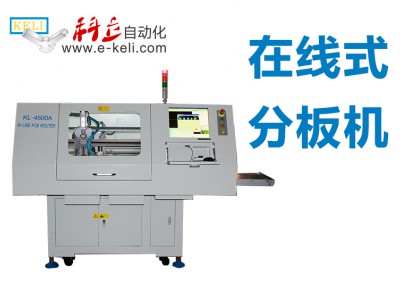

KL-4500自动分板机



单价 面议对比
询价 暂无
浏览 122
发货 广东东莞市付款后3天内
品牌 科立
过期 长期有效
更新 2018-05-23 18:59

联系方式
加关注0

东莞市科立电子设备有限公司

企业会员第6年
资料未认证
保证金未缴纳
详细说明


产品名称:KL-4500自动分板机
规       格:1950*1300*1600
可加工PCB尺寸(MAX):L330*W280mm
切割精度:  ± 0.05mm
可加工PCB厚度:  0.8mm-3.0mm
设备重量: 约500公斤
主轴转速:(2000-60000)RPM
机台重复精度: ±0.02mm
移动速度:500毫米/秒(最大速度)
外形尺寸: 1950(L)*1300(W)*1600(H) mm

产品特点:
1、利用两个活动平台加工物件;
2、减少等待时间,提高产能;
3、配置高像素CCD放大镜头, 辅助程序示教及编辑功能,精度更高更精确 图像更清晰;
4、自动找Mark点机器视觉功能,分板精度高。
5、国际CE认证,稳定可靠;
6、高精度、高效率、高品质。

产品参数
曲线分板机,也称铣刀分板机,和传统的走刀分板机、铝基板分板机有所不同,它使用高速旋转的主轴带动铣刀将多连片方式的PCB板按预先编辑好的路径分割的设备。 铣刀分板机也有离线式分板机、在线式分板机以及单工作台分板机与双工作台分板机这样的分类。
KL-4500全自动在线分板机参数

规格参数
识别系统 自动找Mark点功能,彩色图像查找定位
摄像机 彩色CCD摄像机,分辨率0.008 mm/pixel
FOV大小 5*5mm
照明光源 环形结构,高亮白色LED光源
图像处理速度画面处理时间 300MS/FOV
防静电措施 静电消除器,高级防静电材料托架,防静电插座
可加工PCB尺寸(MAX) L300*W330mm
切割精度 ±0.01mm
可加工PCB厚度 0.5mm-3.0mm
驱动设备 台达交流伺服电机系统/台湾精密丝杆导轨
主轴转速 (2000-60000)RPM
机台重复精度 500毫米/秒(最大速度)
移动速度 500毫米/秒(最大速度)
操作系统 Microsoft Windows XP2 AutoCut程序
操作界面 图形化制作加工数据,所见即所得
Mark 每个PCB板点数,最多可设定2个Mark点
识别速度 < 0.5 秒/个
电脑 Intel P4 3.06G主频 2G DDR 内存
显示输出 7'液晶显示器
设备重量 800公斤
主机电源 电压AC220V 2ψ50HZ
集尘机电源 电压AC220V 2ψ50HZ. 功率:3KVA
供气 4.5kg/c㎡
外表颜色 白色
外形尺寸 200x1250X1650mm






集成箱参数




电压功率 AC 380V 50HZ,3.7KW,5HP
入口风速/风量/风压 28m/sec/27m3/min/负压200pa
噪音 75db以下
PVC风管/电源线 风管 Wind pipe 6in.(dia.)*3meters(L); 电源线 Power line:3meters
尺寸

700(L)*630(M)*1800(H)
