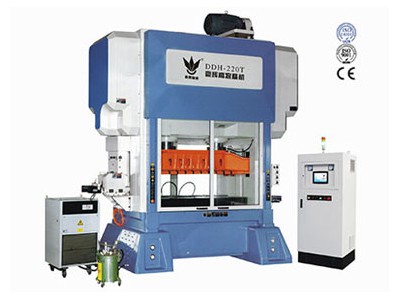

DDH-220T高将精机



单价 面议对比
询价 暂无
浏览 140
发货 广东东莞市付款后3天内
过期 长期有效
更新 2018-06-08 18:21

联系方式
加关注0

广东豪辉科技股份有限公司

企业会员第7年
资料未认证
保证金未缴纳
详细说明

主要规格:


机型   DDH-30T DDH-45T DDH-65T DDH-86T DDH-125T DDH-220T
公称作用力 tons 30 45 65 85 125 220
能力发生点 mm 1.6 1.6 2.0 2.0 3.2 3.2
冲程 mm 30 30 30 30 30 30
冲程数 s.p.m 200-900 200-800 200-800 200-700 150-700 150-600
工作一面积 mm 600×450 750×550 950×650 1100×750 1300×850 1700×950
下料孔 mm 400×100 550×125 700×125 800×125 1000×200 1300×250
滑座面积 mm 600×320 750×380 950×420 1100×500 1300×600 1700×700
模高调整行程 mm 225-275 240-290 300-350 330-380 360-410 370-420
模高调整马达 kw 0.4 0.4 0.4 0.75 0.75 1.5
送料线高度 mm 120±15 135±15 160±15 175±15 195±15 200±15
主机马达 kw 11 15 19 22 37 45

机械特性

■机座

※采用高强度,经压力消除,确保长期精度。

※机械设计采用"电脑有限元素分析法",因此对结构之强度及应变得以确保最佳设计。

※机架之连接,试用螺椿紧固并应用油压动力,使机架结构预压,大幅提升机架之刚性。





■低振动,低噪音
※优异的动态平衡设计,将振动与噪音降到最低,并可确保模具寿命。

■精密主轴
※曲轴采用镍铬钼合金钢,经过热处理、研磨等精密加工

■定位精准
※强力灵敏之分离式离合器及刹车器,确保定位精度,操作安全。

※滑块导柱:导杆采无间隙轴向轴承。

滑系统
※本机采用强制润滑冷却系统,除了降低机座热应变,并确保冲压工件品质,延长机械寿命。并附有压力检出功能。







标准配备
※电动式模高调准
※模高显示精度0.01mm
※寸动定位功能
※电脑可记忆30组(套)模具加工资料
※三组批量控制
※二组误送检出
※连动、单动具有0°及90°定位功能
※主机正逆转装置
※油压式滑块固锁装置
※软滑式冷却循环机
※分离式离合器/刹车
※独立式电控箱
※工具箱

※工作燈

选购配备
※下死点精度检测器
※快速夹模装置
※油压举模装置
※高速送料机
※双头油压开卷机
※整平出料机
※气垫式防震脚座装置
※冲压控制器
※主机马达变频器控制
※前后隔音安全门















马达转子斜槽控制

及V型槽控制,并具有模具传动件背隙补偿功能。



马达转子中心孔阶段控制

具有三阶段大小孔冲压控制及计量与大小孔冲压制程差数设定,得以自动调整同步性。



马达转子及定子的叠成厚度控制

可以独立分开设定,于冲压加工上更具弹性生产。
于中大型马达冲压加工时,因需要更紧密之叠层,所以自扣深度可能穿透2片,因此控制器得以配合模具作2片之计量功能。
