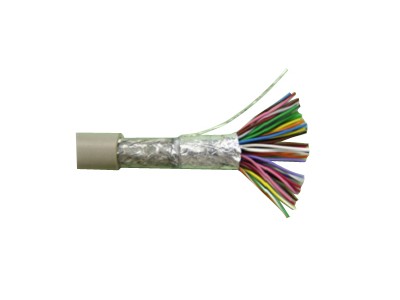

IEEE 1284 Cable

点击图片查看原图

单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 东莞市
有效期至: 长期有效
最后更新: 2018-06-08 17:23
浏览次数: 36
询价

公司基本资料信息
详细说明

产品的特性:

还是电压30V

还是温度80

特性打扰62Ω±10%Single-end

符合VW-1垂涎直到燃烧测试


功能说明:

打印机

http://www.greatchinacom.com/cn_asp/productshow.asp?id=802

规格参数
●Structure:
 Tinned Stranded Copper Conductor 28AWG.
 Twisted Pair Insulation:PP
 Pair Cored Cable Under Fabric
 Aluminum Mylar Shield
 Drain Wire:
 26AWG stranded tinned copper
 Tinned Copper wire Shield up to 85% Coverage.
 Polyvinyl Chloride(PVC) Jacket



Spec NO: Conductor No.of Pair(core) Insulation Diameter Insulation Jacket Diameter
AWG No./MM MM MM
6371Z 28 7/0.127 18PR 0.63 PP 7.8

●Physical Characters:
 Voltage rating:30V
 Temperature rating:80℃
 Flame test of cable:VW-1

●Transmission Characters:
 1.Impedance:62±10% Ω(Single-end) @ TDR
 2.Time delay:
  Pair-pair propagation delay:0.115ns/M.
  Propagation delay:5.18ns/M
 3.Attenuation
  Single ended:0.25 dB/M MAX. at 16MHz

●Remarks:color code of 18 Pairs
 1.BROWN*BROWN/BLACK
 2.RED*RED/BLACK
 3.ORANGE*ORANGR/BLACK
 4.YELLOW*YELLOW/BLACK
 5.GREEN*GREEN/BLACK
 6.BLUE*BLUE/BLACK
 7.VIOLET*VIOLET/BLACK
 8.WHITE*WHITE/BLACK
 9.PINK*PINK/BLACK
 10.BROWN/WHITE*RED/WHITE
 11.ORANGE/WHITE*YELLOW/WHITE
 12.GREEN/WHITE*BLUE/WHITE
 13.VIOLET/WHITE*LIGHT-GRAY/WHITE
 14.RED/BROWN*YELLOW/BROWN
 15.ORANGE/BROWN*GREEN/BROWN
 16.BLUE/BROWN*VIOLET/BROWN
 17.LIGHT-GRAY/BROWN*PINK/BROWN
 18.BROWN/RED*LIGHT-GRAY/RED
