详细说明

产品的特性  :
额定电压:30V
额定温度:80℃
燃烧等级:VW-1

功能说明:
用在大容量视频,资料存取,拍象


规格参数

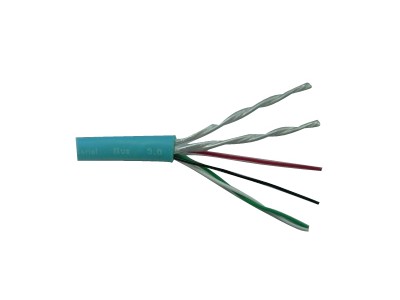

●Structure:

 Tinned Stranded Copper Conductor.
 Power wire Insulation : semi-rigid polyvinyl chloride(SR-PVC)
 Twisted Signal Pair Insulation : HD-PE, FOAM-SKIN-PE
 Insulation : HD-PE Reference Construction UTP
 Insulation : Foam-Skin-PE Reference Construction STP(?*1PR+EAM)*2
 Aluminum metallized Polyester Inner Shield.
 Braid : Tinned Copper Wire Outer Shield
 Coverage Rate : Minimum 85%
 Polyvinyl Chloride(PVC) Jacket
 SPEC : (?*1PR+EAM)*2+?TA*1PR+?*2C+AB 85% USB 3.0


●Transmission Characters:



 1.Attenuation : (1PR+EAM)*2
Frequency(GHz) Attenuation(MAX)dB/M Intra-pair skew(PS/M)
0.625 1.0 15
1.25 1.5
2.5 2.5
5.0 3.6



 2.Differential impedance : 90±7%Ω(1PR+EAM)*2
 3.Conductor resistance unbalance : 5%(1PR:GREEN*WHITE)
 4.Impedance(1PR:GREEN*WHITE) : 30Ω±30% @ TDR (Common mode)90Ω±15% @ TDR (differential)
 5.Propagation Delay(1PR:GREEN*WHITE) : 5.2ns/M MAX
 6.Propagation Delay skew(1PR:GREEN*WHITE) : 100PS MAX
 7.Attenuation : (1PR:GREEN*WHITE)

Frequency(MHz) Attenuation(MAX)dB/Cable (USB 2.0)
0.064 0.08
0.256 0.11
0.512 0.13
0.772 0.15
1.0 0.2
4.0 0.39
8.0 0.57
12.0 067
24.0 0.95
48.0 1.35
96.0 1.9
200 3.2
400 5.8

●Remarks : color code:
 1.YELLOW*BLUE 2.ORANGE*VIOLET 3.WHITE*GREEN 4.RED 5.BLACK
