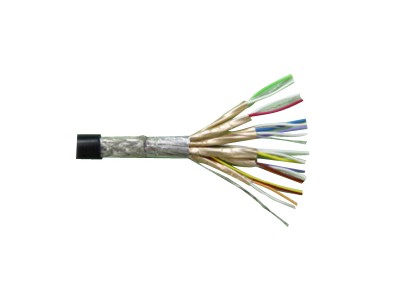

DVI Cable



单价 面议对比
询价 暂无
浏览 113
发货 广东东莞市付款后3天内
过期 长期有效
更新 2018-06-08 17:06

联系方式
加关注0

东莞中钜资讯光电有限公司

VIP   VIP会员第1年
资料未认证
保证金未缴纳
详细说明

产品的特性:

还是电压30V

还是温度80

特性打扰100Ω±10

符合VW-1垂涎直到燃烧测试


功能说明:

连接机器数字/类比显卡

规格参数
●Structure:
 Tinned Stranded Copper Conductor.
 Insulation:HD-PE & PP
 Twisted Signal Pair Insulation:Foam-Skin-PE
 Signal pair under Free-Edge-foil/mylar Drain Wire.
 Aluminum polyester tape, aluminum outside.
 Braid:Tinned Copper Wire Outer Shield
 Coverage Rate:Minimum 85%
 Polyvinyl Chloride(PVC) Jacket



Spec NO: Conductor No.of Pair(core) Insulation Diameter Insulation Jacket Diameter
AWG No./MM MM MM
RD-I 30 7/0.1 (1PR)*4 0.76 FOAM-SKIN-PE 5.7
30 7/0.1 1PR 0.55 PP
30 7/0.1 3C 0.55 PP
RDKZ 28 7/0.127 (1PR)*4 0.95 FOAM-SKIN-PE 7.3
28 7/0.127 ntfont style="padding-bottom: 0px; padding-top: 0px; padding-left: 0px; margin: 0px; padding-right: 0px; text-size-adjust: none" face="Verdana">1PR 0.7 HD-PE
28 7/0.127 3C 0.7 HD-PE
RD-I 30 7/0.1 (1PR)*7 0.76 FOAM-SKIN-PE 7.3
30 7/0.1 1PR 0.55 PP
30 7/0.1 3C 0.55 PP
RDKZ 28 7/0.127 (1PR)*7 0.95 FOAM-SKIN-PE 8.6
28 7/0.127 1PR 0.7 HD-PE
28 7/0.127 3C 0.7 HD-PE

●Physical Characters:
 Voltage rating:30V
 Temperature rating:80℃
 Flame test of cable:VW-1

●Transmission Characters:
 1.Capacitance:46 pf/M nominal. (TMDS)
 2.Differential Impedance:100±10Ω (TMDS)
 3.Attenuation:8 dB at 825MHz
 4.Time Delay:5.05 ns/m
 5.Intra Pair Skew:151 ps/cable
 6.Far End Crosstalk:3% MAX (TMDS)
 7.Near end cross talk:4% MAX (TMDS)

●Remarks:color code:
 4PR:1.WHITE*GREEN 2.WHITE*BLUE 3.WHITE*RED 4.WHITE*BROWN
 1PR:5. YELLOW*ORANGE
 3C:6.RED 7.VIOLET 8.WHITE

 7PR:1.WHITE*GREEN 2.WHITE*BLUE 3.WHITE*RED 4.WHITE*BROWN 5.PINK*ORANGE
    6.BLACK*GRAY 7.LIGHT BLUE*VIOLET
 1PR:8.YELLOW*ORANGE
 3C:9.RED 10.VIOLET 11.WHITE
