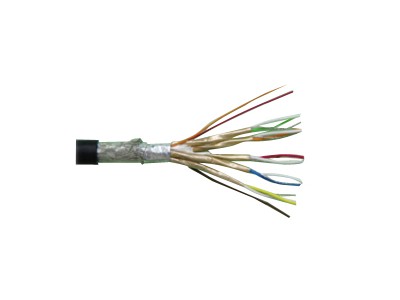

HDMI Cable



单价 面议对比
询价 暂无
浏览 127
发货 广东东莞市付款后3天内
过期 长期有效
更新 2018-06-08 17:06

联系方式
加关注0

东莞中钜资讯光电有限公司

VIP   VIP会员第1年
资料未认证
保证金未缴纳
详细说明

产品的特性:

频率5.125G MHz

还是电压30V

还是温度80

特性打扰100Ω±10

符合VW-1垂涎直到燃烧测试


功能说明:

适合数码电视高频碟片播放其他数字产品

规格参数
●Structure:
 Bare Copper and Tinned Stranded Copper Conductor.
 Insulation:HD-PE & PP
 Twisted Signal Pair Insulation:Foam-Skin-PE
 Signal pair under Free-Edge-foil/mylar Drain Wire.
 Aluminum polyester tape, Aluminum Outside.
 Braid:Tinned Copper Wire Outer Shield
 Coverage Rate:Minimum 85%
 Polyvinyl Chloride(PVC) Jacket or LSHF



Spec NO: Conductor No.of Pair(core) Insulation Diameter Insulation Jacket Diameter
AWG No./MM MM MM
RD3J 32 7/0.08 (1PR)*4 0.65 FOAM-SKIN-PE 5.1
32 7/0.08 1PR 0.55 PP
32 7/0.08 5C 0.55 PP
RD0N 30 7/0.1 (1PR)*4 0.76 FOAM-SKIN-PE 5.4
30 7/0.1 ntfont style="padding-bottom: 0px; padding-top: 0px; padding-left: 0px; margin: 0px; padding-right: 0px; text-size-adjust: none" face="Verdana">1PR 0.55 PP
30 7/0.1 5C 0.55 PP
RD0O 28 7/0.127 (1PR)*4 0.95 FOAM-SKIN-PE 7.0
28 7/0.127 1PR 0.7 HD-PE
28 7/0.127 5C 0.7 HD-PE
RD0O 26 7/0.16 (1PR)*4 1.25 FOAM-SKIN-PE 8.5
26 7/0.16 1PR 0.95 HD-PE
26 7/0.16 5C 0.95 HD-PE

●Physical Characters:
 Voltage rating:30V
 Temperature rating:80℃
 Flame test of cable:VW-1

●Transmission Characters(HDMI 1.2):
 1.Attenuation:
Frequency ( MHz) 825MHz 2475MHz 4125MHz
Attenuation (MAX) dB/Cable 8dB 21dB 30dB
Intra-pair skew 151ps
 2. Differential Impedance:100±10Ω

●Transmission Characters(HDMI 1.3b Category 2):
 1.Attenuation:
Frequency ( MHz ) 300MHz~
825MHz
825MHz~
2475MHz
2475MHz~
4125MHz
4125MHz~
5100MHz
Attenuation (MAX) dB/Cable 5dB 5Db~12dB 12dB~20dB 20Db~25dB
Intra-pair skew 112ps
Inter-pair skew 1.78ns
Far-end-Crosstalk -20 dB
 2.Differential Impedance:100±10Ω

●Remarks:color code:
 4pr:1.WHITE*GREEN 2.WHITE*BLUE 3.WHITE*RED 4.WHITE*BROWN
 1PR:5.YELLOW*ORANGE
 5C:6.GREEN 7.BLUE 8.VIOLET 9.GRAY 10.WHITE
http://www.greatchinacom.com/cn_asp/productshow.asp?id=801
