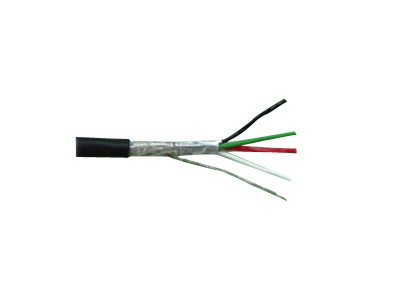

Universal Serial Bus Cable



单价 面议对比
询价 暂无
浏览 142
发货 广东东莞市付款后3天内
过期 长期有效
更新 2018-06-08 17:23

联系方式
加关注0

东莞中钜资讯光电有限公司

VIP   VIP会员第1年
资料未认证
保证金未缴纳
详细说明

产品的特性:

频率480 MHz

还是电压30V

还是温度60

特性打扰90Ω±15%

符合CM燃烧测试


功能说明:

电脑显示器音频装置输入/系统键盘鼠标数据CD-ROM扫描器打印机



http://www.greatchinacom.com/cn_asp/productshow.asp?id=811

规格参数
●Structure:
 Tinned Stranded Copper Conductor.
 Power wire Insulation:semi-rigid polyvinyl chloride
 Twisted Signal Pair Insulation:HD-PE
 Aluminum metallized Polyester Inner Shield.
 Drain Wire:
 28AWG stranded Tinned Copper
 Braid:Tinned Copper Wire Outer Shield
 Coverage Rate:Minimum 65%
 Polyvinyl Chloride(PVC) Jacket



Spec NO Conductor No.of Pair(core) Insulation Diameter Insulation Jacket Diameter
AWG No./MM MM MM
KDHB 28 7/0.127 1PR 0.8 HD-PE 4.2
28 7/0.127 2C 0.82 SR-PVC
KDHC 28 7/0.127 1PR 0.8 HD-PE 4.5
26 7/0.16 2C 1.0 SR-PVC
KDHD 28 7/0.127 ntfont style="padding-bottom: 0px; padding-top: 0px; padding-left: 0px; margin: 0px; padding-right: 0px; text-size-adjust: none" face="Verdana">1PR 0.8 HD-PE 4.7
24 7/0.2 2C 1.07 SR-PVC
KDHE 28 7/0.127 1PR 0.8 HD-PE 5.0
22 7/0.254 2C 1.3 SR-PVC
KDHF 28 7/0.127 1PR 0.8 HD-PE 5.3
20 7/0.32 2C 1.5 SR-PVC
KD34 24 7/0.2 1PR 1.35 HD-PE 5.2
24 7/0.2 2C 1.07 SR-PVC

●Physical Characters:
 Voltage rating:30V
 Temperature rating:80℃
 Flame test of cable:VW-1

●Transmission Characters:
 1.Attenuation:
Frequency ( MHz) Attenuation(MAX)dB/Cable(USB 1.1) Attenuation(MAX)dB/Cable(USB 2.0)
0.064 0.08 0.08
0.256 0.11 0.11
0.512 0.13 0.13
0.772 0.15 0.15
1.0 0.2 0.2
4.0 0.39 0.39
8.0 0.57 0.57
12.0 0.67 0.67
24.0 0.95 0.95
48.0 1.35 1.35
96.0 1.9 1.9
200 -- 3.2
400 -- 5.8

 2.Impedance:30Ω±30% @ TDR (Common mode) (USB 2.0)
         90Ω±15% @ TDR (differential) (USB 2.0)
 3.Propagation Delay:5.2ns/M MAX(USB 2.0)
 4.Propagation Delay Skew:100PS(USB 2.0)
 5.Impedance:90Ω±15% @ TDR (differential) (USB 1.1)
 6.Propagation Delay:26ns/5M (USB 1.1)
 7.Propagation Delay Skew:400PS(USB 1.1)

●Remarkscolor code
 1.GREEN*WHITETE
 2.BLACK
 3.RED
