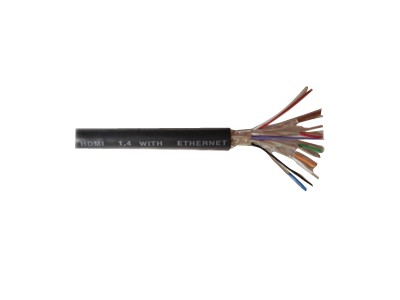

HDMI 1.4V CABLE



单价 面议对比
询价 暂无
浏览 186
发货 广东东莞市付款后3天内
过期 长期有效
更新 2018-06-08 17:23

联系方式
加关注0

东莞中钜资讯光电有限公司

VIP   VIP会员第1年
资料未认证
保证金未缴纳
详细说明

产品的特性:

还是电压30V

还是温度80

燃烧条件VW-1


功能说明:

产品适合什麼图像音频数据数码电视碟片其他数字图像产品.

http://www.greatchinacom.com/cn_asp/productshow.asp?id=814

规格参数

●Structure:



    Bare Copper and Tinned Stranded Copper Conductor.
    Insulation: HD-PE
    Twisted Signal Pair Insulation: Foam-Skin-PE
    Signal pair under Al-foil/mylar & MYLAR Drain Wire .
    Aluminum polyester tape, Aluminum Outside.
    Braid:Tinned Copper Wire Outer Shield
    Coverage Rate:Minimum 85%
    Polyvinyl Chloride(PVC) Jacket or LSHF


Spec NO: Conductor No.of Pair(core) Insulation Diameter Insulation Jacket Diameter
AWG No./MM MM MM
RD66 32 7/0.08 (1PR)*5 0.65 FOAM-SKIN-PE 5.5
32 7/0.08 4C 0.55 PP
RD66 30 7/0.102 (1PR)*5 0.78 FOAM-SKIN-PE 6.0
30 7/0.1 4C 0.55 PP
RD66 28 7/0.127 (1PR)*5 0.98 FOAM-SKIN-PE 7.3
28 7/0.127 4C 0.7 HD-PE
RD66 26 7/0.16 (1PR)*5 1.25 FOAM-SKIN-PE 8.6
26 7/0.16 4C 0.95 HD-PE


●Transmission Characters:



 1.Attenuation (1PR+EAM)*4 WHITE*(BROWN,RED,GREEN,BLUE):
Frequency ( MHz)

300MHz ~

825MHz

825MHz ~

2475MHz

2475MHz ~

4125MHz

M4125MHz ~

5100MHz

Attenuation (MAX) dB/Cable 5dB 5Db~12dB 12dB~20dB 20Db~25dB
Intra-pair skew 112ps
Inter-pair skew 1.78ns
Far-end-Crosstalk -20 dB



 2.Differential Impedance : 100±10Ω
 3.Differential Impedance: 100±10Ω (1ns~2.5ns)(1PR+EAM) (WHITE*ORANGE)
 4.Common Mode Impedance: 30+/- 6 Ohms (1ns~2.5ns) (1PR+EAM) (WHITE*ORANGE)
 5.Attenuation : (TMDS) (1PR+EAM) (WHITE*ORANGE)

Frequency(MHz) 300kHz~10MHz 10MHz~100MHz 100MHz~200MHz
Attenuation (MAX) dB/Cable 1.6dB 5dB 7.1dB
Intra-pair skew 111ps

●Remarks : color code:
    4pr:1.WHITE*GREEN 2.WHITE*BLUE 3.WHITE*RED 4.WHITE*BROWN 5.WHITE*ORANGE
    5C: 6.BLACK 7.RED 8.VIOLET  9.WHITE
