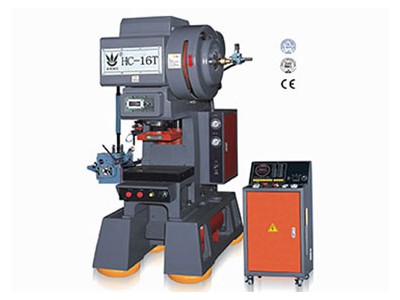

HC-16T高速精密压力机—结构图
1、床身采用高强度铸铁,经内部应力消除,使材质稳定、精度不变,最适合连续冲压生产。
2、高速冲床双导柱、一中心柱结构,采用加入特殊合金的铜套取代传统的滑板结构,使动摩擦减至最低,配合了强制润滑使热变形降至最小而精度达到最高。
3、可选配反侧动平衡装置减低振动,使冲床拥有最佳的精度和稳定性。
4、手动调模,配合模高显示器及油压锁固装置,方便调模操作。
5、人机界面微电脑控制,数值,故障监控系统,银幕显示操作方便。
机型(Model) |
HC-16T |
|||
能力(Model) |
16Ton |
|||
行程(Model) |
15mm |
20mm |
25mm |
30mm |
每分钟行程数(S.P.M) |
200-1000 |
200-900 |
200-800 |
200-700 |
闭合高度(Die-Height) |
188-218mm |
185-215mm |
183-213mm |
180-210mm |
台盘面积(Bolster area) |
430x280mm |
|||
滑塊面积(Slide area) |
300x185mm |
|||
调整量(Slide Adjustment) |
30mm |
|||
落料孔(Bed opening) |
330x250x90mm |
|||
马达(Motor) |
5HP |
|||
总重(Gross Weight) |
1950kg |
|||
循环系统(Lubrication) |
Forceful Automa tion |
|||
变速系统(Speed contro) |
Lnverter |
|||
离合和剎车(Clutch&Brake) |
Air&Friction |
|||
定点停止(Auto top stop) |
Standard |
|||
避震系统(Vibration Systen) |
option |
