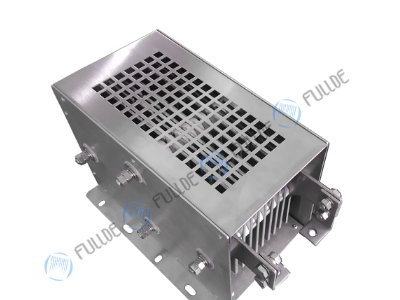

滤波电阻
HFR高压滤波电阻
应用领域
主要适用于高压/超高压输变电系统、工厂供配电系统、及其它阻尼滤波回路或无功补偿回路等,消除或减少谐波。
性能特点:在高压直流输电或超高压直流输电系统中,换流产生的谐波对输电质量影响较大,为消除这些谐波影响,一般在换流站需安装滤波器,滤波电阻器为滤波器的重要组成部分。根据安装位置的不同,滤波电阻器分为交流滤波电阻器..
产品概述
在高压直流输电或超高压直流输电系统中,换流产生的谐波对输电质量影响较大,为消除这些谐波影响,一般在换流站需安装滤波器,滤波电阻器为滤波器的重要组成部分。根据安装位置的不同,滤波电阻器分为交流滤波电阻器和直流滤波电阻器,交流滤波电阻器是安装交流母线的滤波系统内,直流滤波电阻器安装在直流母线的滤波系统内。
技术性能
1、电阻采用专用镍铬合金材料作为电阻片、电阻丝原料,经特殊工艺冲制或编制成各种片状、网状,可组合成任意功率与阻值、功率的滤波电阻器单元,工作温度最高可承受1200度;最高可应用于800KV以上高压系统中。
2、电阻原件电感小,可控制至uH级数;
3、功率大,单片功率可达1800W;
4、阻值变化小,额定高温状态下,阻值变化率可控制在10%;
5、结构紧凑,将外壳与电阻中间电位连接,降低BIL冲击强度,从而绝缘距离大大减少;
6、可靠性强,多重绝缘,电阻内外及电阻原件均采用特殊材质绝缘及支撑。
7、污秽等级高,散热可靠同时保证户外恶劣环境下的绝缘。
使用环境
按DL/T593-2006 3.1的规定
1、户内:周围空气温度:+40℃— -15℃
日温差:≤15K
海拔:≤3000m
最小公称爬电比距:瓷质不小于18mm/kV,有机材料不小于20mm/Kv
2、户外: 周围空气温度:+40℃~ -35℃
日温差:≤25K
海拔:1000m,3000m
最小公称爬电比距:Ⅱ级20mm/kV,Ⅲ级25mm/kV,Ⅳ级 31mm/kV
注:超过正常使用条件时,由用户与制造厂协商确定。
结构特点
 1、电阻单元的连接简单、可靠.
螺栓连接--操作方便,提高工作效率, 连接可靠性高;维修时仅需更换电阻单元,操作简单,快捷。
2、抗震动,防腐蚀
整箱内部采用对称性结构设计,抗震性能高;内外部均采用高性能抗腐蚀材料制作,防腐性好。
3、结构非常紧凑,性价比高
电阻器中位点与外罩连接,从而使电阻器整箱体 积大大减小。
4、绝缘可靠性强
电阻内外及电阻原件均采用特殊材质绝缘及支撑。
产品应用
      主要适用于高压/超高压输变电系统、工厂供配电系统、及其它阻尼滤波回路或无功补偿回路等,消除或减少谐波。
外形尺寸
       根据客户要求订制

型号说明


  产品类别

额定功率

  电流

 雷电冲击

 阻值

 IP等级

 HFR滤波电阻

 210KW

 60A

175KV

 80Ω

 IP23
