方形铝壳电阻



单价 面议对比
询价 暂无
浏览 135
发货 广东东莞市付款后3天内
过期 长期有效
更新 2018-05-24 14:42

联系方式
加关注0

广东福德电子有限公司

企业会员第7年
资料未认证
保证金未缴纳
详细说明

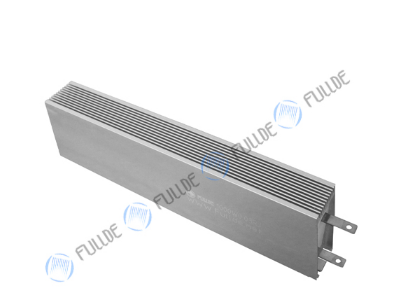

方形铝壳电阻
RXLG大功率铝壳电阻
应用领域
广泛应用于电源,变频器,伺服系统等高要求的电气回路中,并能够用于恶劣的工况环境.
性能特点
1.体积小且功率大,优于传统瓷骨架电阻. 2.结构坚固,稳定性高 3.铝制外壳散热,适用于散热板安装 4.硅铜膜压成型,绝缘性能好
产品说明
RXLG系列铝壳电阻耐气候性、耐振动、安全性、优于传统瓷骨架电阻器,是用一种耐高温的有机硅树脂和硅粉作基本材料封装的功率型绕线电阻,易紧密安装,易附加散热器。广泛应用于电源、变频器、伺服系统等高要求的电器回路中,并且适用于恶劣的工控环境,是电力、电子理想的配套产品。本品还可按照客户的要求定制;同时也可以做成铝壳无感电阻器、功率段30W-2000W,立式/卧式安装均可自行选择。
产品应用
做为制动电阻保护变频器、伺服等不受电机再生电能的危害。
在发电机,逆变系统等电力电子设备中,作为假性负载,以测试设备的各项性能指标。
在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻、放电电阻、充电电阻、再生电阻、回生电阻等,在变频器、伺服、电源等设备的电路中作为限流原件或分压原件来调节和稳定电流、电压。
技术规格
阻值及阻值允许偏差:1Ω≤R ±5%(J),1Ω>R ±10%(K)
额定负荷: 表面最高温度:50~200W≤275℃,>200W≤350℃
短时过负荷: 无可见损伤,ΔR≤±(5%R+0.05Ω)10倍 5s
绝缘电阻: R≥100MΩ1min DC 1000V
耐电压: 无可见损伤,无飞弧击穿 ΔR≤±(0.1%R+0.05) AC 3000V 5S
电阻温度特性: ±260PPM/℃ (小于5Ω以不作检测)
端子强度: 无松动或机械损伤 45N 30S
电阻体强度: 无可见损伤 200N 30S
耐振性: 无可见损伤, ΔR≤±(0.1%R+0.05Ω)f:5-200Hz a=1g X.Y.Z各2h
耐热性: 除端子外无明显变色和损伤,标志清晰350℃ 2hours
热冲击: 无可见机械损伤 额定负载30分钟后-55℃温度下15min
耐湿性: 无可见损伤,标志清晰,ΔR≤±(5%R+0.05Ω),
绝缘电阻≥10MΩDC100 40℃ 95%RH 500hours
耐久性(额定负载):外观无可见损伤,标志清晰,ΔR≤±(5%R±0.05Ω)100%负荷。
执行标准:GB/T5729-1994。
型号规格:
备注:下表为常规默认尺寸,我司铝壳电阻另有多种非标尺寸可供选择,可来电详谈!阻值范围:0.1Ω-100KΩ任选。为保证产品使用安全,我司铝壳电阻接线方式常规默认做法均为引线式的、引线长度也可以按客户要求定制;若客户需要接线方式必须为插片式(端子式)的,请在定货时注明。

类别

A±2(mm)

B±2(mm)

C±1(mm)

D±1(mm)

E±1(mm)

F±1(mm)

配线mm2

端子

阻值范围

图面

60W

115

98

40

20

5.5




1.5

2.5-5S

0.1-10KΩ

picture A

80W

140

123

40

20

5.5




1.5

2.5-5S

0.1-10KΩ

picture A

100W

165

148

40

20

5.5




1.5

2.5-5S

0.1-10KΩ

picture A

120W

190

173

40

20

5.5




1.5

2.5-5S

0.1-10KΩ

picture A

150W

215

198

40

20

5.5




1.5

2.5-5S

0.1-10KΩ

picture A

200W

165

147

60

30

5.5




1.5

2.5-5S

0.1-10KΩ

picture A

300W

215

198

60

30

5.5




1.5

2.5-5S

0.1-10KΩ

picture A

400W

265

247

60

30

5.5




1.5

2.5-5S

0.1-10KΩ

picture A

500W

335

317

60

30

5.5




1.5

2.5-5S

0.1-10KΩ

picture A

800W

400

382

61

59

5.5

40

2.5

3.5-6S

0.1-10KΩ

picture B

1000W

400

384

50

108

5.5

30

2.5

3.5-7S

0.1-10KΩ

picture B

1200W

450

434

50

108

5.5

30

2.5

3.5-8S

0.1-10KΩ

picture B

1500W

485

469

50

108

5.5

30

2.5

3.5-9S

0.1-10KΩ

picture B

2000W

550

534

50

108

5.5

30

2.5

3.5-10S

1-100KΩ

picture B

型号说明:

产品类别

绕线方式

安装方式

功率

成品阻值

误差

RXLG铝壳电阻

T-梯形式

M-端子式

60W

0.1Ω

F ±1%

S-船形式

Y-引线式

100W

10Ω

G ±2%

F-平板式




1000W

10KΩ

J ±5%






2000W

100Ω
